一、項目案例背景

磁環電感線圈是電感產品中非常重要的一種類型，在眾多電子類產品中應用廣泛，尤其是在電源產品中有著不可替代的作用。

近日，谷景技術團隊幫助常州某從事電源類產品生產的客戶，成功完成了對原磁環電感線圈應用方案的升級。本篇就帶大家一起來簡單了解一下這個磁環電感線圈升級的案例。

客戶來自常州，從事電源類產品的生產制造。面對新的市場需求，需要對已經成熟的電源產品進行升級。產品的電路板采用了全新的設計，新的電路板設計的一個顯著特點就是縮小了電路板尺寸，使得電源產品整體上小而精。電路板的變化，對原電感方案也提出了新的要求。

二、客戶項目應用需求

客戶新的電路板設計中，將電容設計在了電感下方，將原電感方案設計使用新的臥式電感進行替代?？蛻暨@種新的設計方案中，使得電容和電感漆包線距離太近，這就存在放電的風險。客戶針對這種可能存在的風險采用了的解決方案是使用墊片將其隔開。

客戶原先的方案雖然具有可行性，但也導致生產成本增加以及工序上的繁雜?？蛻粝Ｍ覀兡軌蛱峁┮环N新的解決方案。

三、谷景提供的新的電感應用方案

谷景技術部在與客戶就項目情況詳細溝通后，提出了谷景的電感應用方案：

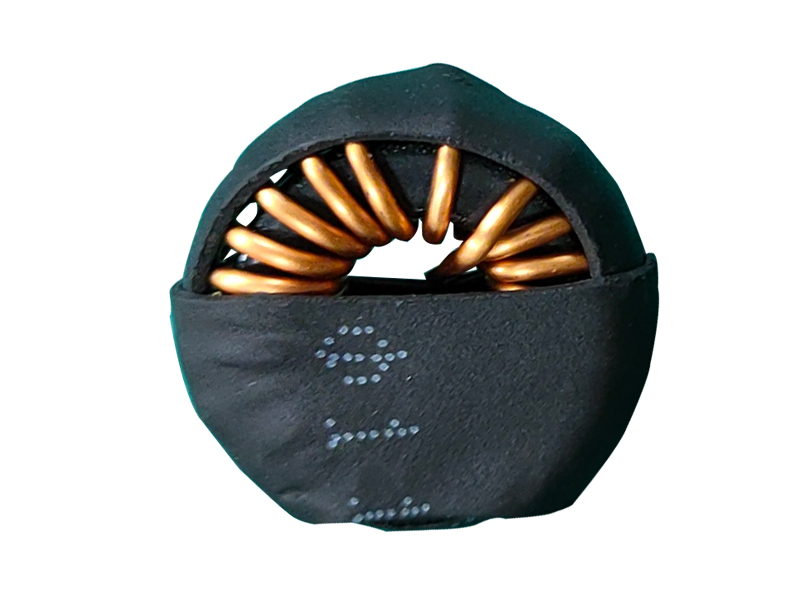

取消原方案中的墊片設計，將電感采用雙層套管設計，這樣電感就會具有良好的絕緣作用。雙層套管的設計，不僅解決了電感絕緣問題，還是從生產上降低了客戶的生產成本，幫助客戶省去了墊片的產品費用，以及安裝墊片工藝環節的人工費用。

谷景電子作為一家專業電感生產廠家，我們不僅僅是生產電感，重點是為客戶提供一站式的技術解決方案，幫助客戶解決問題，才能實現真正的合作共贏。

四、谷景 GTC1608-330DB(C) 基本電性能

產品料號	GTC1608-330DB(C)
產品類型	磁環電感
感值精度	最小 min
阻值	35mΩ Max
感值	33uH min
電性能測試	2A電流
特殊工藝	雙層套管設計
